油田回注水
綜述
我國大部分油田已經進入開發的中、后期，采出油中的含水量為60～80%，有的油田甚至高達90%。如果這些含油污水未經處理直接排放，將造成嚴重的環境污染，也是水資源的極大浪費。因此，對油田采出水必須進行處理回用，含油污水常規處理流程是：
來水 → 緩沖調儲 → 除油、沉降 → 過濾 → 回注、回用或排放。
緩沖調儲的目的是對來水進行均質、均量，也兼有預處理目的。 除油沉降的目的是去除水中大部分油和懸浮物。 過濾是進一步去除水中細粒徑的油和懸浮物，起到水質把關的作用。
由于回注對含油及懸浮物指標要求都十分嚴格，因此油田含油污水處理工藝中的除油和過濾技術也就成為整個工藝的關鍵和難點。
回注水水質標準
（行業標準《碎屑巖油藏注水水質推薦指標 SY/T—5329—94》）中A2級標準
CODcr≤100mg/ L
油≤6mg/ L
SS≤2mg/ L
PH:6.5-7.5
粒徑中值≤1.5μm
多年來，國內外很多專家、學者對油田注水的深度處理進行了廣泛研究。包括采用有機和無機材質的膜為過濾介質的過濾器。有機膜主要采用中空纖維超濾膜，而無機膜主要采用陶瓷微孔膜。試驗結果表明，油田采出水經過常規過濾處理后，再通過膜過濾裝置處理后的水質足可以滿足SY/T5329-94《碎屑巖油芷注水質推薦指標及分析方法》A1級標準要求。
雖然膜過濾技術得到專家及用戶一致公認，但還有不足之處影響了大規模推廣，所謂的不足之處主要表現在：
工藝流程不匹配。
第二 選擇的膜性能不適用油田污水的特殊性，如：抗油污能力、耐55℃以上高溫等。
第三 選擇的膜形式不適合油田污水，例如很多試驗用膜均為陶瓷膜、中空纖維膜、和卷式膜，而很少采用有機管式膜或其他能夠達到精度的過濾材料。
第四 膜再生性能較差。缺少有效的專用清洗劑，難以長期保持膜通量。
第五 設備初期投入和運行費用較高，難以大面積普及。
面對以上問題，解決問題的思路一是正面技術攻關，二是采用其他新技術，因為只要達到
行業標準SY/T—5329—94SS，CODcr≤100mg/ L， 油≤6mg/ L ， 特別是 SS≤2mg/ L ，
粒徑中值≤1.5μm，采用任何設備技術都是可能的，本公司的節能微濾技術和設備。在微量油和細小懸浮物方面具有獨到的技術優勢和性價比。該技術設備系統適合回注水終端處理。
問題現狀
回注水主要污染物當屬各種油類物質，其中有90%以上為懸浮態油，漂浮物在污水表面，或以微小油珠形態懸浮于水中，油珠粒徑在10～150μm；這部分油易浮上水面然后刮除；另有5～8%油為乳化態油，以極小微粒油珠狀態穩定地形成乳化液，這部分油必須經過藥劑破乳，才能從水中分離，后有1～20mg/L的油在水中是以溶解態存在的。如果回注水中油的含量過高，會使回注水的COD增加，可導致回注水的微生物滋生，生物粘泥增多，容易堵塞地層空隙影響采油量。
過濾工藝是油田水處理中廣泛采用的工藝，一般流程中過濾器是油田污水處理后一道除油除懸浮物的重要工序。目前油田普遍使用的過濾器有多層濾料（石英砂、無煙煤）過濾器和核桃殼過濾器等。核桃殼過濾器除油效果相對較好，但是控制懸浮物能力較差，多層濾料過濾器比核桃殼過濾器控制懸浮物能力好，但除油效果不佳，核桃殼、煤、石英砂等顆粒濾料存在一些共同的缺點：
● 難以滿足低滲透油田回注水對懸浮物含量及顆粒直徑指標的控制要求
● 由于粒度小（為0.6～1.5mm之間）易破碎，反沖洗時易流失，需要經常補充濾料。
● 對于稠油污水及原油中瀝青和膠質含量較高的采出水，以上濾料容易出現板結問題，常使過濾設備難以正常進行。
油田用戶期待著有更好更經濟更有效的除油除懸浮物的設備系統。
問題分析
縱觀上述問題可以分析出；
◎濾料的材質（核桃殼，石英砂，無煙煤），
◎濾料的顆粒大小，
◎過濾精度，
◎除油效果，
◎反沖恢復能力，
◎濾料流失，
◎濾料板結，
這幾個關鍵因素相互聯系又相互制約，同時還相互矛盾，很難找到同時解決所有問題的方式，例如，為了提高過濾精度，過濾材料的粒徑必須小（直到0.5mm）， 但是越細小就越容易流失和板結，越難以承擔含有一定膠體的水質，核桃殼雖然過濾精度不夠但是除油效果優于石英砂和無煙煤，還不能去除這一工藝。長期以來人們做了大量的科學研究工作，分別取得了不同的技術進步，例如，采用微濾膜甚至超濾膜進行過濾，滿足了出水懸浮物的要求，但是隨之帶來了較高的預處理技術要求，以降低膜組件承擔的截留膠體和油的工作強度，隨之是如何解決膜堵塞，膜清洗，膜恢復，維持膜通量，降低投資，降低運行費用，延長膜組件壽命等一系列問題，這似乎選入了一個怪圈，解決了一個問題卻多出了更多問題。看來還應該在技術路線上開拓思路，而思路決定出路。總結上述各種過濾方式的優點可以看出：
1 核桃殼的比重1.2—1.4 g/c m³, 比重比石英砂多介質（2.6 g/c m³）輕，因而容易反沖洗或者反沖洗節能節水。
2 石英砂多介質稱之為不定形濾料，比較微濾膜超濾膜雖然過濾精度低，但是不需要經常藥劑清洗，不存在膜通量的下降或定期更換，投資和運行費用低。
3 微濾膜過濾精度可達到0.1—0.5微米，超濾膜可以達到0.1---0.01微米，過濾精度完全滿足回注水對懸浮物的要求（懸浮物顆粒中徑1.5微米），但是投資和運行費用比砂濾要高得多。長期使用面臨著水通量的衰減難題。
總結上述各種過濾器的優點集合在一起，希望有這樣的過濾設備：
1 過濾材料比重輕，容易反沖洗，反洗節能節水。
2 屬于不定形濾料，反洗容易恢復流量，減少更換率濾材。
3 精度達到0.1微米，滿足過濾懸浮物和吸附截留水中油的需要。
山東循江節能科技有限公司的節能微濾系統具備了上述的各項特點，
1采用了輕質微孔復合材料，比重控制在1.1---1.2 g/c m³，比核桃殼濾料還輕。
2 濾料平均粒徑3mm,表面多微孔，是一種新型的不定形過濾材料。
3過濾精度可以達到0.1微米，接近了管式微濾膜或超濾膜精度，完全滿足回注水要求。
節能微濾系統已經在很多行業進行了推廣應用，效果顯著。
技術線路
一 除油技術路線
回注水處理終端采用核桃殼過濾除油已經很普遍，吸附效果隨著時間的延長會逐漸降低，因為總有吸附飽和的時候，盡管不理想也還在用，主要是沒有突破性技術創新，水處理終端的油含量已經很少，但又難以去除，因為大多細小且與水混合在一起，之所以采用核桃殼主要是利用其吸附特性，從水中吸附油污粘泥懸浮物，實際上是希望將水和油分離開，或者說是將二種液體分離開，將其中小部分的液體-----油吸附濾除，為了維持吸附特性，科技工作者和使用者都在研究各種新的脫附清洗再生方法，以其延長核桃殼的使用壽命。
我公司的科技人員提出；能不能換一種思路或者技術路線呢？將現在的油水分開轉變固液分開，因為固液分離的難度遠小于液液（油水）分離的難度，具體實施的技術路線是：將經過特殊加工的復合絮凝劑，以添加絮凝劑的方式混合在回注水中，利用復合絮凝劑的親油和吸附性能，將水中的油吸附集合成油污，然后濾除。這樣做的優點是：
1 對濾料的要求降低了，只要求過濾功能，忽略吸油性能，因而具有可操作性。
2 通過水反沖洗可以完全恢復性能，不必考慮傳統的再生或藥劑清洗。
3 除油效果穩定且持久，去除效果不依賴于濾料的吸附飽和，僅與添加的超細粉數量有關。
二 除懸浮物技術路線
添加的復合絮凝劑平均中徑小于1微米，添加混合在水中后，水質SS大于100mg/L，濁度大于100NTU，這樣的條件進入目前普遍應用的多介質過濾罐顯然是不可行的，因為多介質過濾罐一般進水濁度均在5NTU左右，提高進水濁度會導致出水不合格或者短時間內堵塞濾層。因此，選用了我公司的節能微濾罐，這種微濾罐過濾精度可以達到0.1微米，容許進水SS數值高達1000mg/L， 但是出水仍然可以達到設計標準。這種工藝參數的設計實際上帶來了更多的技術和經濟優勢，容許高進水濁度，意味著可以不經過預先處理或者沉淀工藝，因此，本 工藝設計中沒有傳統加藥過程中的攪拌池，沉淀池。在提升泵前加入復合絮凝劑后直接進入微濾罐，大大降低了投資或運行費用。這一特性還特別適應油田的移動特性，一套設備可以裝在移動平臺上任意拖動，更換油井繼續工作。

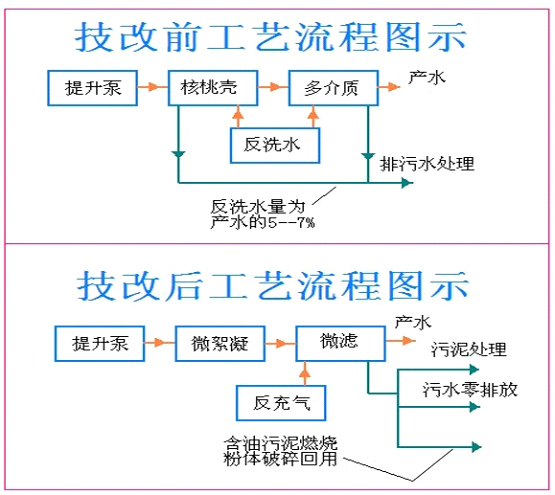

三 合二為一的技術路線
核桃殼+多介質的技術路線，實質是以核桃殼為多介質的預處理，核桃殼過濾罐用于除油和除一定的懸浮物，而多介質作為終端除懸浮物的終端設備，除油則是次要的。當采用新型的投加復合絮凝劑+節能微濾工藝后，可以將此前的核桃殼+多介質二級過濾工藝合并為一級過濾，二套系統改為一套系統，簡化了工藝流程，減少了占地面積，降低了投資，降低設備運行的管理費用。
核桃殼與多介質過濾器都要進行反沖洗，由于石英砂的比重大，因此要消耗較大的反洗水耗和能耗，一般反洗水量約占產水量的5---7%。技改后只有一套微濾罐，反沖洗主要依靠氣體，反洗水僅為產水的0.5%，經過處理后可實現反洗水零排放，采用反洗排污快速沉降罐濃縮含油污泥，污泥可以自然風干也可以適度擠壓后衛生填埋，還可以燃燒后粉體回用，至此實現了反洗水量排放，污泥回用零排放。
核桃殼的出水含油量很大程度上取決于濾料的新舊老化或吸附飽和程度，而新工藝出水含油量僅與添加的復合絮凝劑數量有關，而添加量是可以精確控制的，只要超過一定的量，出水含油量則一直會保持穩定。
節能微濾的過濾精度可達到0.1微米，遠高于普通砂濾，因此實現徹底去除懸浮物，確保回注水SS≤2mg/L。
前文提到采用微濾膜效果也很好，但是卻帶來一系列新的問題，那么采用節能微濾會不會也帶來一系列新問題呢？例如：連續不沉淀的高濁度進水能維持正常過濾嗎？過濾精度能夠保證嗎？微濾罐的容垢量如何保證長時間運行？反洗周期會不會很短，反沖洗后真能恢復嗎？特別是不定型濾料怎么可能達到0.1微 米的精度呢？即使達到如此精度濾料是不是太細了？會不會沖出來跑料？會不會把板結？反沖水這么少能沖洗干凈嗎……等等？由此可能引發更多的技術和生產工藝問題。事實上也確實存在上述問題甚至不止這些問題。很多看似小問題但是不解決或解決不理想導致了設備難以正常運行，例如：節能微濾采用輕質微孔復合材料，大的直徑3mm，規格小的為1mm， 反沖洗采用了氣體可以完全在水中浮起來，這本來是好事，對于排出積累的污泥是好事，但是如何擋住濾料不隨著污水排除呢？一般理解當然可以安裝不銹鋼網擋住，但是在實際運行中發現，由于進水濁度高，排污也很濃，因此不銹鋼網很快堵塞，幾乎完全不透水，從而使反洗排污難以順利實施。就是這樣看似一個小問題， 但是導致設備停機難以運行，類似的問題還很多。好在已經全部攻克了。現在節能微濾可以在高濁度，高難度，高纖維含量，高溫，含有油墨紙漿石灰粉條件下長期正常工作。
方案實施

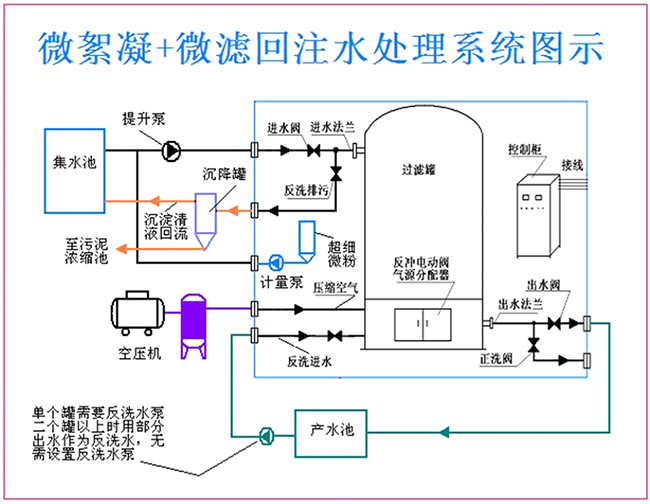

一 工藝系統圖示
說明：
1 來水經提升泵進入微濾系統，在水泵的進口注入復合絮凝劑，利用水泵葉輪高速攪拌使之瞬間與水均勻混合，水泵的剪切力有利于粉體與油結合在一起。加入粉體的數量決定除油的效果
2 泥水混合液不經過沉淀直接進入微濾罐過濾。調整流量、壓力或粉體的種類或細度，可以達到不同的懸浮物去除率或含油去除率，可分別達到A3，A2，A1標準。
3 按時間設定自動反洗，單個罐反洗需要停機，當設計N+1個罐時，N個罐始終工作可以滿足24小時不停機。其中會有一個罐定時啟動反洗程序，典型反洗設計為工作23個小時反洗30分鐘。
4 反洗以壓縮空氣為主作為托起濾料的動力，反洗進水為輔用于排出污物的載體。反充氣壓力0.6—0.8Mpa反沖強度：2L/㎡.S。反洗水壓力0.1-0.2Mpa,反洗強度2L/㎡.S。
5 反洗水進入配套的錐底沉降罐，沉淀后的上清水返回集水池，錐底污泥可以長時間沉淀濃縮后適當處理。
6 污泥含油，可以燃燒后對粉體破碎篩分后繼續回用，也可以將污泥用一般污水廠通用方式處理。

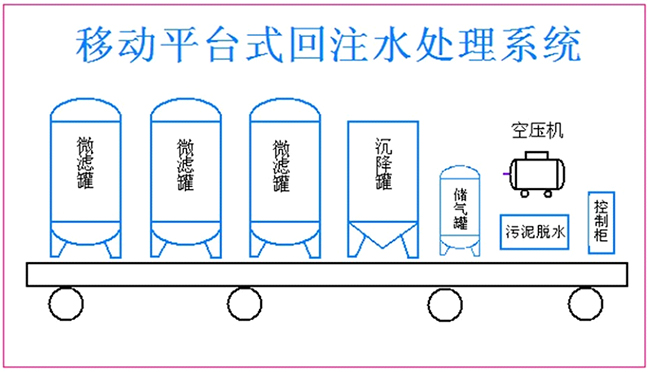

二 移動平臺式設備系統
說明：
1 移動平臺式回注水處理系統是將全套設備系統坐落在一個可以移動的平臺上，用拖車可以任意移動到新的油井，接通電源即可工作。
2 平臺包括微絮凝+微濾設備系統，污泥沉降罐和污泥脫水設備，終端形式為袋裝的污泥。
3 平臺可以做成符合交通規則的外形尺寸，也可以按用戶要求做成大型非標尺寸規格。
4 在實際工程中可以幾個平臺并列運行，移動時則分別進行。形成組合形式便于配套流量。
技術特點
一 關于技術路線
將微絮凝+微濾技術引進到回注水除油去懸浮物領域，從回注水品質和保證產油量分析，回注水含油和懸浮物越低越好，絮凝+微濾技術符合這一要求，采用顆粒狀輕質微孔復合材料作為過濾材料，過濾精度可達0.1微米，但仍保持了不定性濾料的特點，避免了管式微濾膜的弊病。一道工藝可以替代傳統的核桃殼與多介質過濾器二道工藝。將傳統的核桃殼吸附微量油的液液分離，改為添加復合絮凝劑吸油后截留的固液分離。避免了核桃殼吸附逐漸飽和降低除油效率的問題，為回注水的高品質提供了技術保證。
二 吸油措施
研制了具有吸油功能的復合絮凝劑，在提升泵的進口添加，利用高速旋轉水泵葉輪（2850轉/分）瞬間完成混合攪拌。無需專門的攪拌設備。由于水和油的比重不同，水泵葉輪的剪切力有利于油水分離和復合絮凝劑的吸附。
三 高濁度進水
加入復合絮凝劑的水濁度升高到100NTU以上，節能微濾系統容許不經過沉淀直接進入微濾罐，比較一般多介質罐的要求（≤20NTU）無需設置預沉淀設施，比較管式微濾膜則省略了預處理系統。
四 高精度過濾
采用不定形濾料——平均直徑3mm左右，但是可以達到0.1微米的過濾精度，從而確保出水懸浮物平均中經小于1.5微米。
五 濾料顆粒尺寸
比傳統多介質小0.5mm濾料，節能微濾的過濾材料可達到3mm,這樣帶來了更大的孔隙，提高了單位體積的溶垢率，從而延長了反沖周期。
六 高濁度進水
節能微濾系統容許高濁度進水，高可承受1000NTU，正因為有這樣的特性，所以省略了傳統工藝中的攪拌池，沉淀池，實現了泵前混合直接進入微濾罐。
七 抗堵塞和板結
作為不定型濾料，節能微濾徹底解決了板結和堵塞難題，這得益于獨家研制的反沖洗方式和設備，每一次反沖洗都會非常徹底，過濾材料在罐內循環移位，做到了恢復設計流量。
八 控制了濾料流失
不定型濾料容易在反沖洗時產生漏沙，大多數是由于反沖洗破壞了原始顆粒級配，導致細小顆粒逐漸移到了填料區，也有的是長柄濾頭變形導致漏料，一滴水的節能微濾罐采用的是均質濾料，從根本上不存在顆粒亂層問題，同時采用特殊設計的防止漏砂的結構件。
九 極低的運行費用
將核桃殼與多介質過濾工藝合二為一，降低了投資和運行管理費用，同比減少了反洗設備和反洗水量。微濾罐的過濾材料一般不會流失，無需更換，正常工作僅用產水和壓縮空氣反沖洗即可。過濾壓降僅為0.05Mpa甚至更低。同比多介質過濾罐，節能微濾可以節約80%反沖洗水耗和能耗。同比管式微濾膜，則無需頻繁的藥劑清洗，無需定期更換膜組件，不存在膜通量下降的難題。由于采用了全智能化控制運行，因此設備可以長期運行在佳參數條件下。穩定可靠，日常無需人工干預運行。
